中频截齿焊接调质设备

简要描述:河南星川生产的截齿焊接设备以先进的焊接技术和工艺流程,采用全进口的IGBT模块,节能省电,淘汰传统高耗能的加热方式,可明显为您带来经济效益。 采煤截齿是综采机上的主要...

详细介绍

河南星川生产的截齿焊接设备以先进的焊接技术和工艺流程,采用全进口的IGBT模块,节能省电,淘汰传统高耗能的加热方式,可明显为您带来经济效益。

采煤截齿是综采机上的主要易损件与易耗品,是在严酷工况条件下服役的机械部件,要求有良好的综合机械性能。本产品的生产工艺中所采用的截齿感应加热技术和成套设备,该技术将硬质合金刀头与齿体的焊接和齿体的热处理集成在同一台机器上一次性完成,实现了淬、焊一体化处理。采用“一体化”技术与未采用时相比,生产成本将大幅度降低,一般可节约生产成本30%---50%,改善了工作环境,大大减轻了环境污染。

    一、截齿概述说明:
   1、 按机械类型分类
    截齿作为一种机械配件,可以分为采煤机截齿、掘进机截齿、旋挖机截齿等几个种类。采煤机截齿就是采煤机的配件,掘进机截齿就是掘进机的配件,旋挖机截齿就是旋挖机配件
    2.按形状分类
    不同类型的截齿,形状当然也不一样。按照形状来分,截齿可以分为刀型截齿和镐形截齿两个种类。刀型截齿也叫扁形截齿,镐形截齿也叫圆锥形截齿。当然,还有一种子弹头截齿,本身也属于镐形截齿的一种。
    3.按行业分类
   大致可以分为矿用截齿和工程截齿两大类。矿用截齿主要用于煤矿井下煤炭的开采,工程截齿主要用于公路的维修建造及旋挖机截齿。

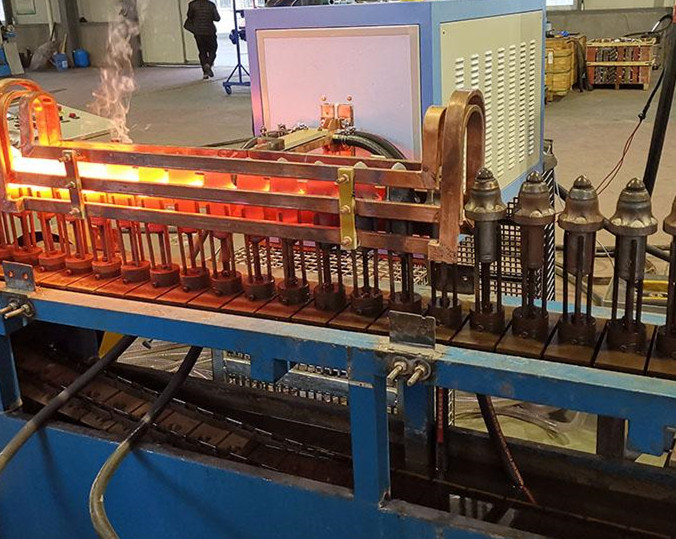

中频截齿焊接设备
   二、截齿焊接工艺流程

 1、截齿焊接加工:人工摆放工件及钎料焊剂,采用无火焰中频感应钎焊,焊接无废气无烟尘;
     2、焊接后淬火:机械手自动抓取放置淬火槽内淬火,淬火槽内提升机自动将工件输送到回火炉 ;
     3、回火调质: 齿体回火采用网带炉低温回火,无明火,无废气。
     4、等离子耐磨堆焊、抛丸处理、喷涂防锈漆、包装入库。
   二、中频截齿焊接设备特点和参数

1.中频电源设备特点:
      1.1、设备主电整流部分:采用三相全桥整流,模块化器件,质量稳定,寿命长。
      1.2、感应器电压为安全电压,对人体无伤害、设备对人体无辐射。
      1.3、设备主控电路:集成模块化设计,提高设备使用寿命,方便维修。
      1.4、滤波电容:滤波部分采用低电感,叠层结构,减小布线电感,稳定可靠。
      1.5、逆变部分:采用德国进口IGBT为主要器件的全新电路,节能省电。
      1.6、 设备整机具有缺相、水温、水压、过流、过压报警保护功能,对设备全面保护。
      1.7、采用频率自动跟踪及多路闭环控制,安装简单,操作方便。
      1.8、高效节能,比可控硅中频节能10%-15%,全功率范围内,极高的功率因数和电源效率;
      1.9、全负载,24小时连续工作能力;
      1.10、操作界面具有频率、功率、电压及电流实时全显示;
          2、中频感应加热设备主要技术参数
额定功率 200KW 进水温度 <45℃
输入电源 三相AC380V/50-60Hz                     冷却水量 ≥30L/min
工作频率 3-8KHZ 暂 载 率 100%
最大输入电流              300A 主机柜尺寸约                 900*700*2000

工作电压 342-430V 主机重量约 200KG
冷水压 ≥0.3MPa 定制加热炉膛 定制
    三、中频截齿焊接设备应用场景

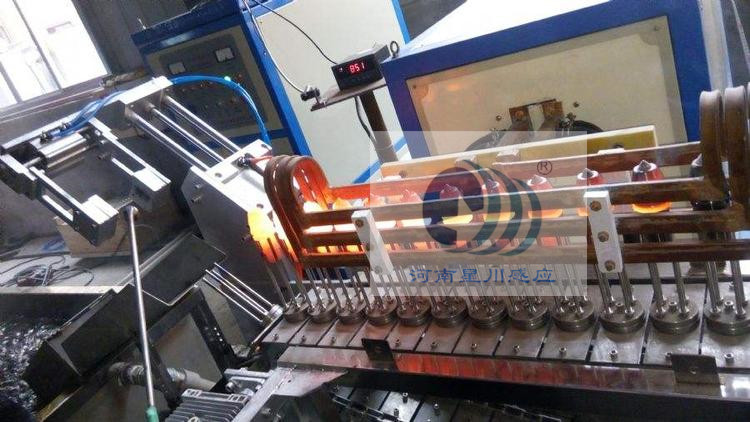

中频截齿焊接设备

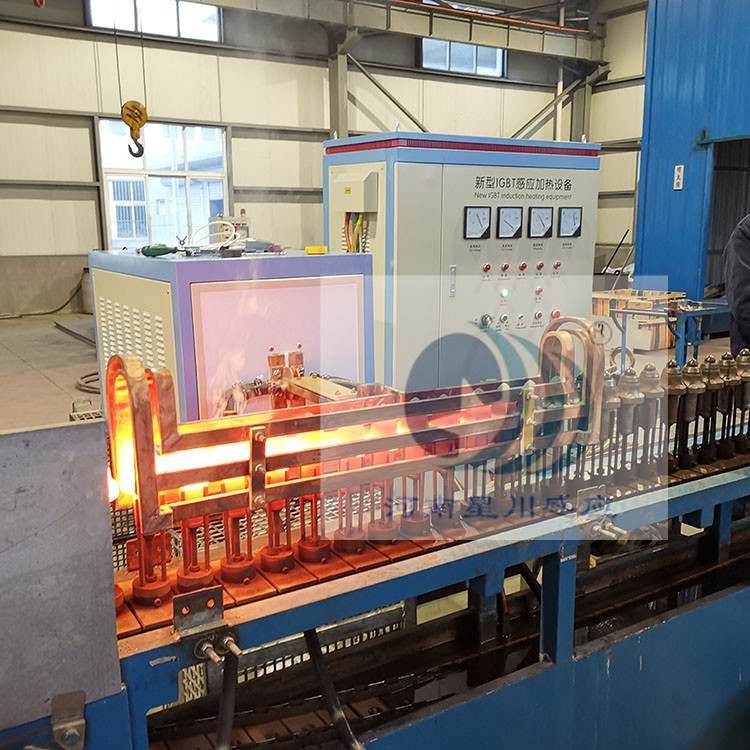

中频截齿焊接生产线

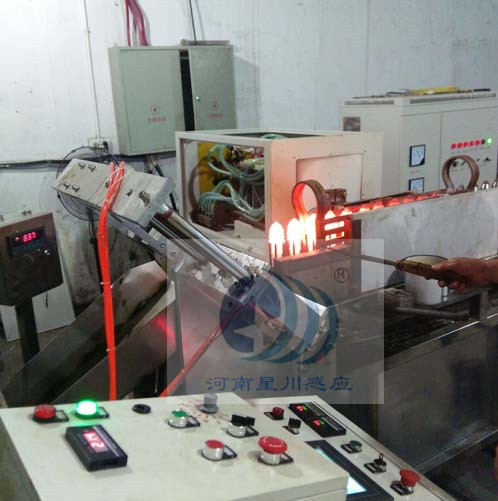

截齿焊接调质现场

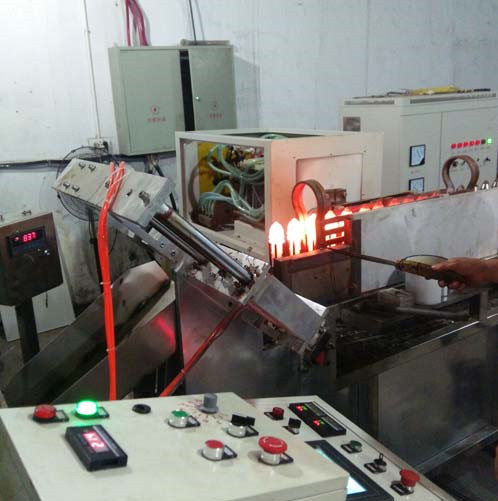

截齿焊接调质设备

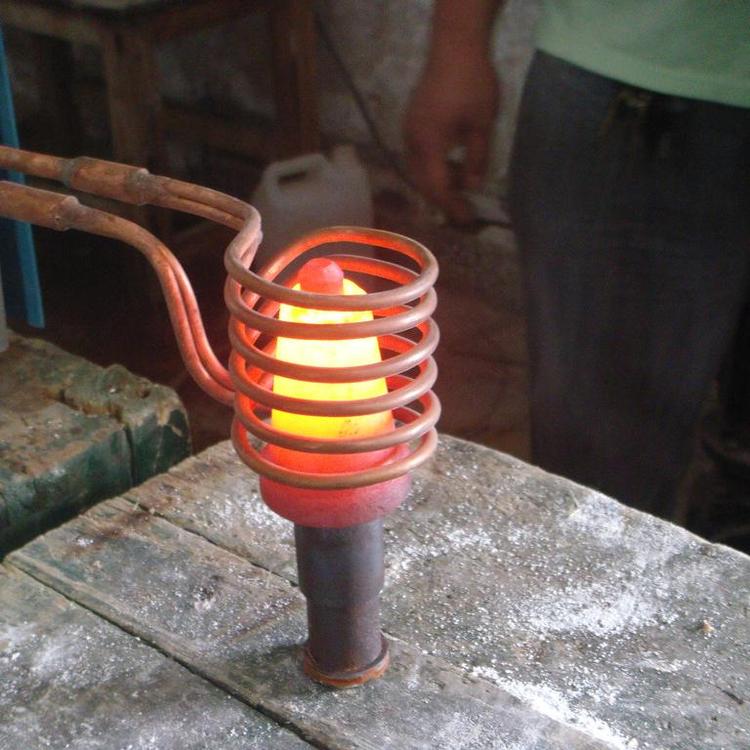

截齿高频焊接设备
截齿高频钎焊设备
